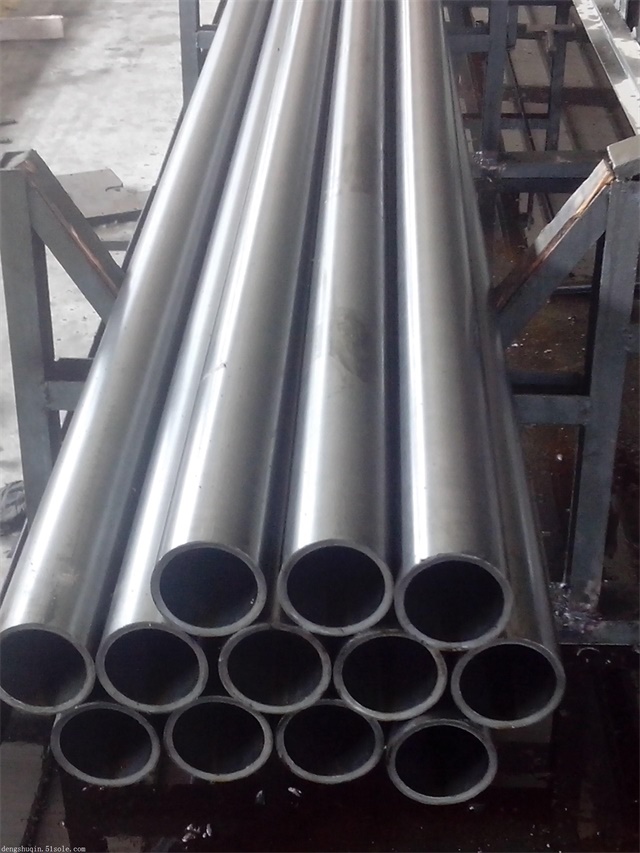

42crmo精密無縫管是一種高強度、高韌性的合金鋼管，其性能參數對于評估其適用性和使用壽命至關重要。以下是對42crmo精密無縫管性能參數的詳細介紹：

　　一、化學成分

　　42crmo精密無縫管的化學成分主要包括碳(C)、硅(Si)、錳(Mn)、硫(S)、磷(P)、鉻(Cr)、鎳(Ni)、銅(Cu)和鉬(Mo)等元素，其含量范圍如下：

　　碳(C)：0.38~0.45%

　　硅(Si)：0.17~0.37%

　　錳(Mn)：0.50~0.80%

　　硫(S)：允許殘余含量≤0.035%

　　磷(P)：允許殘余含量≤0.035%

　　鉻(Cr)：0.90~1.20%

　　鎳(Ni)：允許殘余含量≤0.030%(部分資料為≤0.30%，但更嚴格的限制通常用于確保更高的材料純度)

　　銅(Cu)：允許殘余含量≤0.030%

　　鉬(Mo)：0.15~0.25%

　　二、物理性能

　　密度：42crmo精密無縫管的密度約為7.85g/cm3，與普通鋼管相近。

　　彈性模量：該鋼管具有較高的彈性模量，能夠承受較大的壓力和彎曲應力。在不同溫度下，彈性模量會有所變化，例如，在20℃時，彈性模量約為210000MPa;在300℃時，降至約185000MPa。

　　熱膨脹系數：42crmo精密無縫管的熱膨脹系數較低，能夠在高溫環境下保持穩定的尺寸和性能。例如，在20~600℃的溫度范圍內，其線脹系數隨溫度升高而逐漸增加。

　　熱導率：該鋼管的熱導率較高，能夠有效地傳遞熱量，降低熱量損失。

　　三、力學性能

　　抗拉強度：42crmo精密無縫管具有較高的抗拉強度，能夠承受較大的拉伸載荷。其抗拉強度σb(MPa)通常不低于1080(部分資料為≥1080(110))，表明該材料在拉伸試驗中能夠承受的最大應力較高。

　　屈服強度：屈服強度σs(MPa)通常不低于930(部分資料為≥930(95))，表示該材料在屈服點之前的最大應力。

　　伸長率：伸長率δ5(%)通常不低于12%，表明該材料在拉伸試驗中具有較好的塑性變形能力。

　　斷面收縮率：斷面收縮率ψ(%)通常不低于45%，反映了材料在拉伸斷裂后斷面的縮小程度，也是衡量材料塑性的一個重要指標。

　　沖擊韌性：沖擊功Akv(J)通常不低于63，沖擊韌性值αkv(J/cm2)通常不低于78(8)，表明該材料在沖擊載荷下具有較好的韌性。

　　硬度：硬度通常不超過217HBW，表明該材料在壓痕試驗中具有較好的抗變形能力。

　　四、其他性能

　　淬透性：42crmo精密無縫管具有較好的淬透性，能夠在淬火過程中獲得均勻的馬氏體組織，從而提高材料的強度和韌性。

　　回火穩定性：該材料在回火過程中能夠保持較高的硬度和強度，同時降低脆性，提高韌性。

　　高溫性能：在高溫環境下，42crmo精密無縫管仍能保持較高的蠕變強度和持久強度，適用于高溫工作環境。

　　綜上所述，42crmo精密無縫管具有優異的化學成分、物理性能和力學性能，適用于制造要求高強度、高韌性和良好淬透性的機械零件和結構件。
